[解决方案] 利用Cilium驱动的Azure CNI实现高规模Kubernetes网络

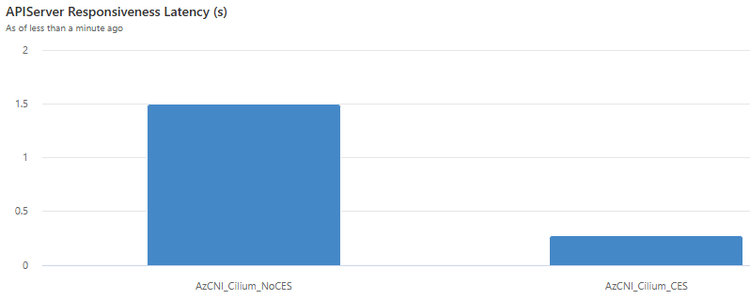

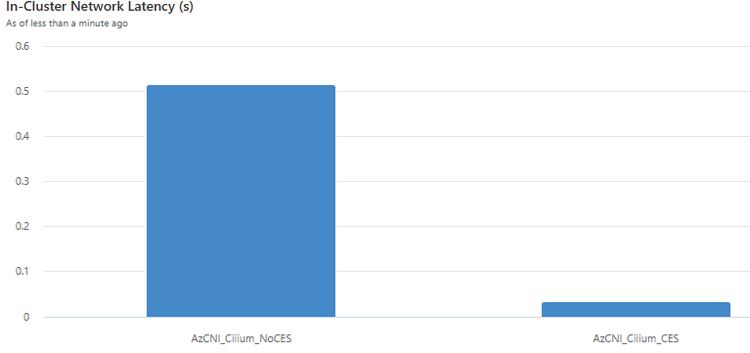

[解决方案] 利用Cilium驱动的Azure CNI实现高规模Kubernetes网络   # 解决方案分析 ## 解决方案概述 Azure CNI Powered by Cilium 是一种针对 Kubernetes 集群网络的解决方案，旨在提升 **pod 网络** 和 **安全功能** 的效率。该方案通过整合 Azure CNI 的控制平面与 Cilium 的 **eBPF** 数据平面，解决 Kubernetes 用户在高规模网络中的性能和安全挑战。背景在于，Kubernetes 集群常面临网络延迟、吞吐量瓶颈和安全管理问题，尤其在分布式应用场景下。该解决方案适用于大规模容器化环境，如云计算平台中的微服务架构，满足行业对高效网络和可观测性的需求。 ## 实施步骤 1. 部署 Azure CNI Powered by Cilium - 在 Kubernetes 集群中配置 Azure CNI 插件，确保其与 Cilium 的 **eBPF** 数据平面集成。通过 Azure 门户或命令行工具（如 `az` CLI）启用该功能，目标是建立高效的网络基础架构。 - 技术原理：eBPF 允许在 Linux 内核中运行自定义代码，实现高效包处理和灵活策略管理。 2. 启用 CiliumEndpointSlice 功能 - 在 Kubernetes 版本 1.32 或更高版本中，激活 CiliumEndpointSlice 以批量处理 **CiliumEndpoints** 更新，从而减少控制平面负载。 - 理由：这基于观察到传统 CRD 方法在大型集群中导致性能瓶颈，通过批量更新逻辑衔接，提高整体系统稳定性。 3. 配置网络安全和可观测性 - 应用 **Advanced Network Security features** 和 **Advanced Network Observability suite**，如基于 DNS 的网络策略和监控工具。 - 步骤逻辑：先确保 eBPF 数据平面运行后，再配置这些特性，以逐步优化网络性能和诊断能力。 ## 方案客户价值 - **高性能网络**：通过 eBPF 实现高效包处理，显著降低网络延迟和提升吞吐量，例如 *平均 API 服务器响应延迟降低 50%*，从 ~1.5 秒降至 ~0.25 秒，实现机制在于减少控制平面负载，从而改善分布式应用的效率，与传统 CNI 方案相比，减少了瓶颈风险。 - **增强安全**：启用基于 DNS 的网络安全策略，简化流量管理，相比传统 IaaS 架构，提供更精细的访问控制，但可能在复杂策略下增加配置复杂度。 - **更好可观测性**：集成 eBPF 监控工具，提供详细的诊断和跟踪，支持更快的问题定位，例如 *pod 启动延迟降低 60%*，在高并发场景中提升用户体验和应用可靠性。 ## 涉及的相关产品 - **Azure CNI**：Azure 提供的容器网络接口，负责控制平面管理，在方案中确保 Kubernetes 集群的网络配置和集成。 - **Cilium**：基于 eBPF 的数据平面组件，提供高性能网络和安全功能，支持 pod 通信和策略执行。 - **eBPF**：Linux 内核技术，作为核心引擎，驱动 Cilium 的高效处理，在方案中实现低延迟和高吞吐量的网络功能。 ## 技术评估该解决方案的技术先进性体现在 eBPF 的应用上，可行性高，尤其在 Azure 环境中的大规模 Kubernetes 集群，但需考虑适用范围限于支持 eBPF 的 Linux 内核版本。优势包括显著的性能提升（如 *in-cluster 网络延迟降低 80%*），通过 CiliumEndpointSlice 缓解控制平面负载，适合高流量场景；然而，可能的局限性是，在极大规模组网时，eBPF 配置的复杂性可能增加运维挑战，尽管测试显示整体可靠性提升。   # 使用 Azure CNI 驱动的 Cilium 实现高规模 Kubernetes 网络 **原始链接:** [https://techcommunity.microsoft.com/blog/azurenetworkingblog/high-scale-kubernetes-networking-with-azure-cni-powered-by-cilium/4407234](https://techcommunity.microsoft.com/blog/azurenetworkingblog/high-scale-kubernetes-networking-with-azure-cni-powered-by-cilium/4407234) **发布时间:** 2025-04-23 **厂商:** AZURE **类型:** TECH-BLOG --- Azure 网络博客 # 使用 Azure CNI 驱动的 Cilium 实现高规模 Kubernetes 网络 2025 年 4 月 23 日 Kubernetes (Kubernetes) 用户拥有多样化的集群网络需求，其中最重要的是高效的 pod 网络和强大的安全功能。Azure CNI (Container Networking Interface) 由 Cilium 驱动的解决方案，通过整合 Azure CNI 的控制平面和 Cilium 的 eBPF (extended Berkeley Packet Filter) 数据平面，满足这些需求。 Cilium 通过利用 eBPF 的强大功能，实现高性能网络和安全。eBPF 是一种革命性的 Linux 内核技术，允许在 Linux 内核中执行自定义代码，从而提供灵活性和效率。这体现在： - 高性能网络：eBPF 实现高效的数据包处理，降低延迟并提升吞吐量。 - 增强安全：Azure CNI (AzCNI) 由 Cilium 驱动，通过基于 DNS 的网络安全策略，轻松管理和保护网络流量（利用[高级网络安全功能](<https://learn.microsoft.com/en-us/azure/aks/how-to-apply-fqdn-filtering-policies?tabs=cilium>)）。 - 更好的可观测性：我们的 eBPF 基础的[高级网络可观测性套件](<https://learn.microsoft.com/en-us/azure/aks/container-network-observability-how-to?tabs=cilium>) 提供详细的监控、跟踪和诊断工具，供集群用户使用。 ## 引入 CiliumEndpointSlice 高效的 CNI 数据平面对于低延迟、高吞吐量的 pod 通信至关重要，这能提升分布式应用的效率和用户体验。尽管 Cilium 的 eBPF 驱动的数据平面已提供高性能网络，我们仍寻求进一步提升其可扩展性和性能。为此，我们启用了数据平面的新配置功能 CiliumEndpointSlice，从而实现： - 降低 Kubernetes (Kubernetes) 控制平面的流量负载，导致控制平面内存消耗减少和性能提升。 - 加快 pod 启动延迟。 - 降低集群内网络延迟，提升应用性能。特别是，该功能改进了 Azure CNI 由 Cilium 驱动的管理 pod 方式。之前，Cilium 使用自定义资源定义 (CRDs) 称为 CiliumEndpoints 来管理 pod。每个 pod 都有一个关联的 CiliumEndpoint，其中包含 pod 的状态和属性信息。Cilium Agent（数据平面的核心组件）在每个节点上运行，并监视这些 CiliumEndpoints 以获取 pod 更新信息。我们观察到，这种行为会给控制平面带来显著压力和负载，尤其是在大型集群中，导致性能瓶颈。为了缓解控制平面的负载，我们引入了 CiliumEndpointSlice，该功能将 CiliumEndpoints 及其关联更新批量处理。这减少了传播到控制平面的更新数量，从而大大降低大规模下过载控制平面的风险，确保集群平稳运行。 ### 性能测试我们对启用了和未启用 CiliumEndpointSlice 的 Azure CNI 由 Cilium 驱动进行了性能测试。测试在以下集群上进行： - 1000 个节点 (Standard_D4_v3) - 20,000 个 pod（即每个节点 20 个 pod） - 1 个服务，包含 4000 个后端 - 800 个服务，每个包含 20 个后端测试涉及重复以下操作： #### 平均 API 服务器响应性此指标测量 kube-apiserver 对 LIST 请求（控制平面最耗费资源的请求类型之一）的平均延迟。启用 CiliumEndpointSlice 后，我们观察到延迟惊人下降 50%，从平均约 1.5 秒降至约 0.25 秒！对于集群用户，这意味着更快处理发送到 kube-apiserver 的查询，从而提升性能。 ![](https://techcommunity.microsoft.com/t5/s/gxcuf89792/images/bS00NDA3MjM0LTJTWnZSRA?image-dimensions=750x750&revision=1) #### pod 启动延迟此指标测量 pod 被报告为运行所需的时间。启用 CiliumEndpointSlice 后，pod 启动延迟下降超过 60%，允许更快部署和扩展应用。 #### 集群内网络延迟这是一个关键指标，测量从探测器 pod 到服务器的 ping 延迟。观察到延迟下降超过 80%。这种延迟减少转化为更好的应用性能。 ![](https://techcommunity.microsoft.com/t5/s/gxcuf89792/images/bS00NDA3MjM0LUdOVGhvNg?image-dimensions=750x750&revision=1) Azure CNI 由 Cilium 驱动，提供了一个强大的 eBPF 基础的 Kubernetes (Kubernetes) 网络和安全解决方案。从 Kubernetes (Kubernetes) 版本 1.32 开始启用 CiliumEndpointSlice。
